常见联轴器故障

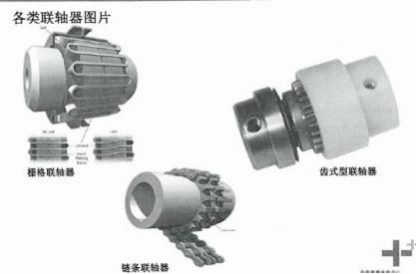

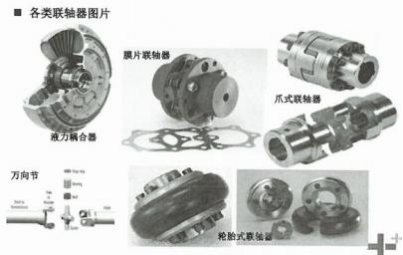

常见联轴器

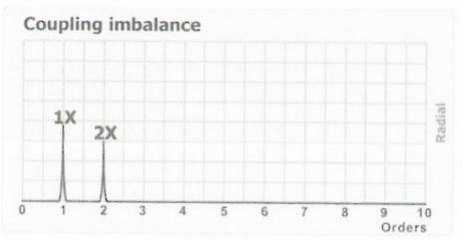

联轴器故障：不平衡

在径向产生较大的 1×、2×的振动

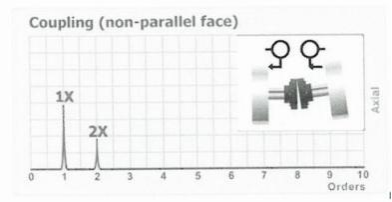

联轴器故障：端面不平行（内孔倾斜）

• 类似角度不对中，轴向 1×幅值较大；

• 时域波形 3-20 周

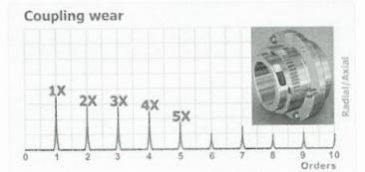

联轴器故障：磨损

• 类似松动 1×及其谐波，联轴器两端部件均可见 1×及其谐波

• 3 爪联轴器，可表现为 3×、6×幅值较大；

• 加速度时域波形可见冲击，相位不稳定。




联轴器故障：齿式联轴器卡死

• 3×非常突出；

• 联轴器卡死后，轴系变为刚性；

• 相位测试非常有效；

• 转子弯曲振动表现为 2 、4 、6 、8.。。。。倍频；

• 转子扭转振动表现为 1 、3 、5 、7 、9.。。。倍频。
