铁路行业健康检测应用案例

在成都某公司进行的检测是在轴承试验台上进行的，车轮转速为50.2 转/分。 试验台上轴承测试试验

一、测试方法

该方法是将冲击脉冲传感器 44000 固定安装在车轮轴承座上，用信号电缆连上仪器后进行测试， 对于没有预留 M8 的安装螺孔的车轮，目前可采用速干胶粘底座的方式安装，传感器安装及现场测试示 意图如下：

二、测试结果数据频谱分析

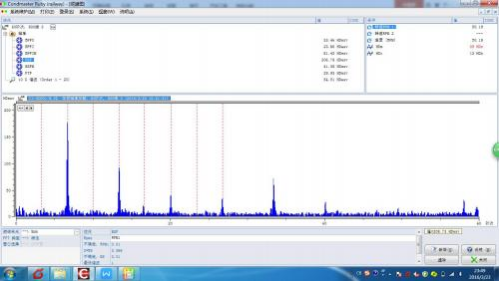

从频谱上可以看到滚动体的故障征兆，说明轴承的问题是滚动体损伤。

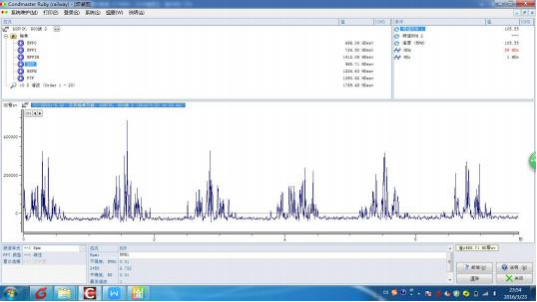

同时在时域信号也能明显看出滚动体故障特征图。

三、拆解验证

将轴承的外圈、内圈、滚动体很好拆散后使用布擦拭后进行目视检查，发现三个滚动体存 在伤痕

三个有缺陷的滚动体
