水泥行业高温风机案例分析

发布日期：2026-05-28 11:40 浏览次数：

一、设备背景资料介绍

高温风机是水泥生产必不可少的设备，但其结构简单，故使用离线设备即可检测设备故障。

为了实现高温风机状态的监测、预警和准备诊断故障，定期对设备进行巡检，利用仪器采集数据上传到服务器，通过服务器安装的网络化诊断软件实时监控其运行状态。

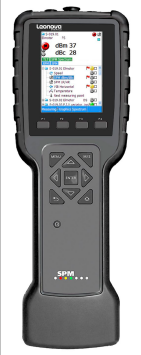

Leonova Emerald是一种多功能、手持式数据采集/信号分析仪，用于监测和诊断机械状态。该仪器通过键盘和可编程功能键操作，测量用的基本数据可手动输入或从Condmaster Ruby下载设置，采集高温风机实时的信号，上传到软件系统，进行分析、诊断，以便提前3-6个月能够预知设备部件的轻微劣化状态，明确设备故障原因，给我们的维检修工作提供指导，并根据生产情况计划安排维修时间，尽可能避免设备突然故障停机影响。

二、诊断采用的检测设备和技术介绍

采用Leonova Emerald 现场采集数据

采用测试技术：

高清冲击脉冲技术，齿轮圈诊断技术，高清振动分析技术。

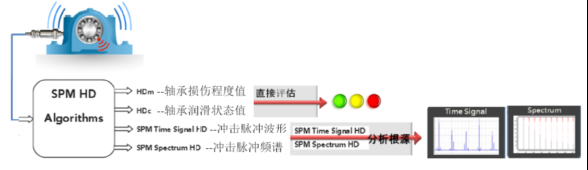

SPMHD滚动轴承监测技术

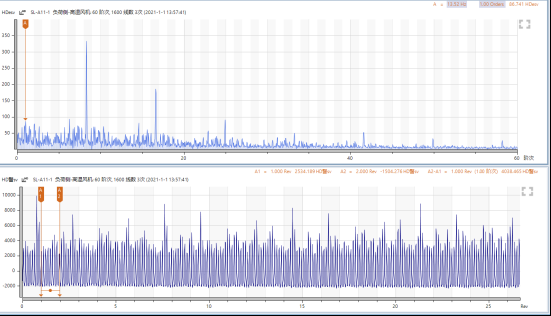

SPMHD 冲击脉冲轴承监测技术是状态监测X域革命性的新成就，它突破了转速边界，能测量贯穿1-20000RPM 转速范围的轴承状态；SPMHD 能够将期望获得的轴承信号从复杂的背景噪声中区分出来，经提取和增强，从而得到一个清晰的一览无疑的轴承状态信息。采用SPMHD 测量，可获得轴承状态值HDm/HDc、HD 时域波形（SPM Time Signal HD）和HD 频谱（SPM Spectrum HD）

采用SPMHD 轴承监测技术，轴承的全寿命状态都将清晰地展现出来，包括：损伤程度、润滑、损伤部位等，让我们了如指掌，还能够实现轴承故障预警期平均能达6 个月以上。因此，SPMHD 技术是非常有效和的，很好背得起“性维修”的美名！

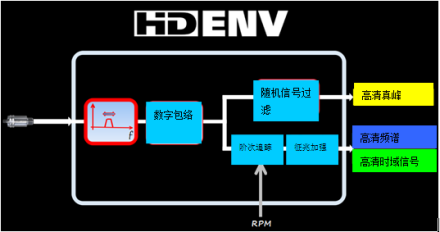

高清振动包络HD ENV

HD ENV是SPM公司新技术，采用高清振动包络技术，对传感器采集的信号采用数字包络技术，同时引入转速，利用阶次追踪技术，结合征兆加强器，过滤掉一些随机信号，得出智能评估的高清真峰值以及高清频谱、高清时域信号，更早的发现故障。

振动监测技术主要分析功能

1）振动量显示及趋势图

2）带自动征兆的频谱分析，征兆趋势分析

3）多重频带报警

4）智能专家分析系统EVAM

5）智能延时报警

6）时间同步平均

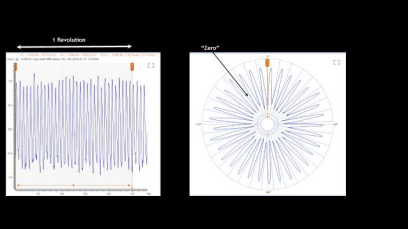

7）圆坐标

我们在进行频谱分析时域波形分析时，我们接触到的都是直角坐标系表现出来的图形。现在在我们改变一下坐标系。我们在采样时，采用转速传感器来进行采集相位界定。没转一圈，我们采集一次完整信号，再转一圈，再采集一次完整信号，这时，我们将一转时间和对应的转动角度联系起来，形成一一对应关系，这样我们就可以将直角坐标图形转变为圆坐标图形。
